焊錫球（Solder Balls）是電子制造中關鍵的連接材料，主要用于半導體封裝、表面貼裝技術（SMT）及精密焊接等領域。其種類多樣，

根據合金成分、用途、尺寸及工藝特性可分為不同類型，以下是詳細分類及用途說明：

一、焊錫球的種類

1. 按合金成分分類

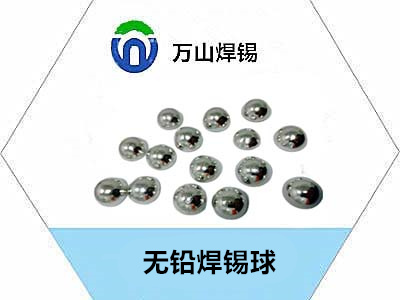

（1）無鉛焊錫球

成分：主要包括錫 - 銀 - 銅（SnAgCu，簡稱 SAC）、錫 - 銅（SnCu）、錫 - 銀（SnAg）等環保合金。

常見配比：SAC305（Sn96.5Ag3.0Cu0.5）、SAC405（Sn95.5Ag4.0Cu0.5）、SnCu0.7 等。

特點：符合 RoHS、WEEE 等環保標準，無鉛毒性，熔點通常在 217℃~227℃之間，適用于高溫焊接需求。

應用：主流電子封裝（如 BGA、CSP）、消費電子（手機、電腦）、汽車電子、醫療設備等。

（2）有鉛焊錫球

成分：以錫 - 鉛（SnPb）合金為主，常見配比如 Sn63Pb37（共晶合金，熔點 183℃）。

特點：焊接工藝成熟，潤濕性好，成本較低，但含鉛不環保，逐漸被無鉛工藝替代。

應用：部分傳統電子維修、非環保要求的工業設備、低端消費電子（逐步淘汰）。

2. 按用途與工藝分類

（1）BGA/CSP 封裝用焊錫球

特點：尺寸精密（直徑通常為 0.1mm~1.27mm），表面潔凈度高，用于球柵陣列（BGA）和芯片級封裝（CSP）的互連。

合金：以無鉛 SAC 系列為主，部分特殊場景使用 SnPb 或高銀合金（如 Sn3.5Ag）。

應用：半導體芯片封裝（如 CPU、存儲芯片）、智能手機主板、物聯網模塊等。

（2）SMT 表面貼裝焊錫球

特點：用于表面貼裝元件的焊接，尺寸稍大（直徑 0.5mm~2mm），可手工或機器貼裝。

應用：LED 燈珠焊接、功率器件（如 MOS 管）、傳感器模塊等。

（3）微電子及倒裝芯片（Flip Chip）焊錫球

特點：超微型焊錫球（直徑 < 0.1mm，如 50μm~100μm），用于芯片與基板的直接互連，工藝精度要求極高。

合金：多采用高純度 SnAg 或電鍍鎳 / 金的復合結構，以提升可靠性。

應用：先進封裝技術（如 2.5D/3D 封裝）、MEMS 傳感器、射頻芯片等。

（4）高溫 / 低溫焊錫球

高溫型：如 SnAgCuNi（熔點 > 250℃），用于需要耐高溫的場景（如汽車引擎電子、工業設備）。

低溫型：如 SnBi 系列（Sn58Bi，熔點 138℃），用于返修工藝或熱敏元件焊接（如柔性電路板、傳感器）。

3. 按表面處理分類

（1）鍍鎳（Ni）/ 鍍金（Au）焊錫球

特點：在錫球表面電鍍鎳或金層，增強抗氧化性和焊接潤濕性，防止合金氧化影響焊接質量。

應用：高可靠性場景（如航空航天、醫療設備）、鍍金基板的焊接。

（2）預成型焊錫球

特點：預先制成特定形狀（如半球形、圓柱形），用于特殊結構的焊接（如通孔元件、三維封裝）。

二、焊錫球的主要用途

1. 電子封裝與半導體行業

BGA/CSP 封裝：作為芯片與基板之間的互連媒介，形成陣列式焊點，支撐芯片的電氣連接和機械固定。

倒裝芯片技術：通過微型焊錫球實現芯片與基板的直接焊接，縮短信號路徑，提升高頻性能。

先進封裝：在扇出型封裝（Fan-Out）、系統級封裝（SiP）中用于多芯片互連，滿足小型化、高性能需求。

2. 消費電子與通信設備

智能手機 / 電腦主板：焊接處理器、存儲器、射頻元件等高密度集成器件。

5G 通信模塊：用于射頻芯片、天線模塊的精密焊接，要求焊錫球尺寸小、可靠性高。

3. 汽車電子與工業設備

汽車 ECU / 傳感器：耐高溫焊錫球（如 SAC305）用于引擎控制單元、車載攝像頭等，需耐受振動和高低溫沖擊。

工業控制板：焊接功率器件（如 IGBT 模塊），要求焊點具有高機械強度和抗疲勞性。

4. LED 與顯示技術

LED 燈珠焊接：使用 SnAgCu 或 SnBi 焊錫球連接芯片與支架，兼顧導電性和散熱性。

Mini/Micro LED 封裝：超微型焊錫球（直徑 < 50μm）用于芯片與基板的精準互連，推動顯示技術的高密度化。

5. 維修與返修工藝

電路板返修：低溫焊錫球（如 SnBi）用于拆除或更換損壞元件，避免高溫對周邊器件的損傷。

手工焊接：較大尺寸的焊錫球用于實驗室或小批量生產中的精密元件焊接（如 QFP、SOP 封裝）。

6. 特殊領域應用

航空航天與軍工：鍍金焊錫球用于高可靠性器件（如導彈制導芯片），確保長期服役的穩定性。

醫療設備：無鉛、無鹵素焊錫球用于植入式設備（如心臟起搏器），符合生物相容性和環保要求。

三、關鍵參數與選型建議

合金成分：根據環保要求（無鉛 / 有鉛）、工作溫度（高溫 / 低溫）選擇合適配比。

尺寸精度：微電子封裝需微米級精度，常規 SMT 可選 0.5mm 以上規格。

表面處理：鍍金 / 鎳層可提升抗氧化性，適用于高可靠性場景。

認證標準：優先選擇通過 RoHS、ISO 等認證的產品，確保符合行業規范。

焊錫球的性能直接影響電子設備的可靠性和壽命，隨著半導體封裝向小型化、高密度化發展，高精度、高可靠性的焊錫球（

如納米級合金、復合鍍層）將成為未來趨勢。
